(PYHL—14A)HTF(A)消防高溫排煙節能混流式通風機

文章來源：混流風機作者：混流風機小編發布時間：2017-02-23 16:44:43 瀏覽次數：15865

[導讀]：HTF(A)系列消防高溫排煙軸流風機廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風。HTF系列風機設計獨特：高溫電機全封閉內置，配設專門的電機冷卻系統，采用CAD軟件多目標優化設計的軸流和混流葉輪結構，通過多速驅動形式，達到一機兩用（即常用送排通風和消防試用時高溫排煙），已被全國各大城市消防部門認可采用。▶ 語音朗讀

產品名稱: HTF(A)系列消防高溫排煙軸流風機
廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風

詳細信息:

HTF系列風機設計獨特：高溫電機全封閉內置，配設專門的電機冷卻系統，采用CAD軟件多目標優化設計的軸流和混流葉輪結構，通過多速驅動形式，達到一機兩用（即常用送排通風和消防試用時高溫排煙），配設電控箱后可遠程自動控制、具有耐高溫性能良好、效率高、體積小，安裝簡便（水平、垂直、吊裝均可）等優點。按GBJ500－45－95消防規范測試標準測定，能在400℃高溫條件下連續運行100分鐘以上，介質溫度100℃條件下，連續運行20小時/次不損壞，已被全國各大城市消防部門認可采用。

一、風機的結構特性

風機主要有葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用有子午加速特點的扭曲平板片焊接在輪轂上。經動平衡校驗，超速試驗，具有良好的空氣動力性能。機殼采用圓筒形，與消音功能的集流器聯接成整體。出口裝有導流片，具有良好的氣流分布，壓力穩定。pyhl消防高溫排煙風機設計二次進風，有利于降低電機的環境溫度。

二、風機的用途

HTF(A)系列(PYHL—14A)高溫排煙混流通風機廣泛應用于地下隧道、地下車庫、高級民用建筑、冶金、廠礦等場所的通風換氣及消防高溫排煙，HTF(PYHL—14A)系列風機工作溫度為300℃。氣體內不允許有粘性物質，所含的塵土及硬顆粒不等于150mg／m3，特殊環境可選用防爆型混流風機。

三、風機性能的選擇

風機的性能可從表上查閱，表中列出的性能是最高效率范圍內的性能，按流量分為五個特點，選用時按性能表為準，出廠的風機合格品性能在額定流量下全壓值不超過±5％。性能選用表是標準狀態下的性能。無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣壓為101325pa，t=20，相對溫度--50％空氣狀態，當實際使用條件下與上述不符合時按有關公式進行換算。風機安裝方式可分為立式和臥式，如立式安裝在訂貨中注明，如流量，壓力安裝尺寸等性能參數有特殊要求時，公司將為您另行設計生產。HTF(PYHL-14A)系列通風機的流量數值為300℃高溫空氣的流量值，比平常選用時HL3—2A系列風機流量值±5％.

四、型號說明

五、性能參數表

HTF(A)-Ⅰ(Ⅱ)型(單、雙速) 性能參數

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (Kg)
4	2900	6500 5200 4600	410 490 520	1.5	1.8/1.3	77	76
4	1450	3250 2600 2300	102 122 130	0.55	1.8/1.3	73	69
4.5	2900	7900 5800 500	510 590 670	2.2	2.4/2	78	88
4.5	1450	3950 2900 2500	127 147 167	0.75	2.4/2	74	80
5	2900	9824 8861 6817	510 610 752	3	3/2.4	80	110
5	1450	4912 4431 3410	127 153 188	1.1	3/2.4	75	96
5.5	2900	15200 12000 10900	398 592 621	4	4/3	86	135
5.5	1450	7600 6000 5450	100 148 155	1.5	4/3	75	115
6	2900	16090 15102 13197	510 610 760	5.5	5.5/4.5	86	164
6	1450	8045 7551 6599	127 153 190	1.5	5.5/4.5	75	130
6.5	1450	21500 18000 15300	425 620 680	5.5	5.5/4	88	180
6.5	960	14235 11918 10130	187 272 298	2.2	5.5/4	80	165
7	1450	24380 22439 18908	610 655 728	7.5	8/6.5	88	208
7	960	16141 14865 12518	267 287 319	3	8/6.5	80	189

機號	轉速 (rpm)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (Kg)
8	1450	31421 29172 26012	600 661 723	7.5	8/6.5	89	230
8	960	20800 19314 17222	263 290 317	3	8/6.5	80	211
9	1450	33510 32297 27513	562 668 840	11	11/9	90	284
9	960	22186 21383 18216	246 293 368	4	11/9	81	230
10	1450	45679 40000 35000	630 690 770	11	11/9	88	310
10	960	30255 26483 24019	276 302 338	5.5	11/9	80	265
11	1450	51552 50128 48500	580 647 690	15	16/13	92	380
11	960	35664 37596 36375	326 364 387	5.5	16/13	83	335
12	960	62763 59300 55651	624 680 740	18.5	17/8	93	480
12	720	47072 44475 43311	351 383 416	11	17/8	83	430
13	960	74708 65370 56031	600 710 807	18.5	17/8	94	520
13	720	56031 49027 42023	338 399 454	11	17/8	/84	470
15	960	93800 86115 76041	623 710 819	22	25/12	95	650
15	720	70350 64586 57031	350 410 461	11	25/12	85	585

注：雙速風機重量參考同號中高速風機的重量。

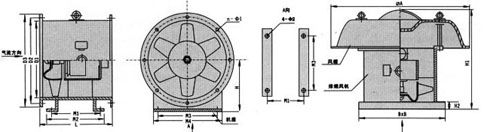

六、HTF（A）型風機外型尺寸表(單位:mm)

機號	D1	D2	D3	M1	M2	M3	M4	L(Ⅰ型)	L(Ⅱ型)	n-Φ1	4-Φ2	H	H1	ΦA(chǔ)	B	B2
4	410	440	470	340	380	200	300	510	600	8-8.5	Φ12.5	70	1040	890	600	60
4.5	460	490	520	350	390	250	350	530	640	8-8.5	Φ12.5	300	1060	890	650	60
5	510	550	580	380	420	300	400	590	650	8-8.5	Φ12.5	320	1120	1000	700	60
5.5	560	600	630	470	510	400	500	610	680	10-10.5	Φ12.5	350	1150	1000	750	60
6	610	650	690	540	580	400	500	700	700	10-10.5	Φ14.5	380	1170	1000	800	60
6.5	660	700	740	570	610	400	500	780	800	10-10.5	Φ14.5	410	1270	1220	850	80
7	710	750	790	570	610	500	600	800	870	10-10.5	Φ14.5	430	1270	1220	950	80
8	810	850	890	570	610	500	600	800	870	12-12.5	Φ14.5	490	1310	1340	1050	80
9	910	950	990	580	640	600	700	900	900	12-12.5	Φ16.5	560	1370	1650	1150	80
10	1010	1050	1090	580	640	600	700	900	900	12-12.5	Φ16.5	610	1530	1650	1250	80
11	1110	1160	1210	580	640	700	800	950	960	14-12.5	Φ16.5	660	1590	1800	1400	100
12	1210	1360	1310	730	800	800	900	1160	1200	14-12.5	Φ16.5	730	1650	1800	1500	100
13	1310	1360	1410	730	800	900	1000	1160	1200	16-12.5	Φ18.5	760	1650	1800	1600	100
15	1510	1560	1610	730	800	1040	1200	1200	1200	18-12.5	Φ18.5	860	1650	2500	1800	100

注：1、屋頂式風機基礎高度應≥ 250mm 。
2、風機出廠時法蘭一般不打孔，n-Φ1僅供參考，若要打孔請用戶在訂貨時說明。

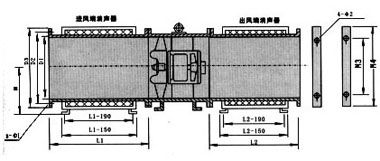

七、HTF型風機配帶消聲器外形尺寸表［配帶圖示消聲器后風機可降噪約8-20dB(A)］

單位：mm

機號	進風端消聲器L1	出風端消聲器L2
3.5-6.5	500、700、1000	500、700、1000
7-10	750、1000、1250	750、1000、1250
11-15	1000、1250、1500	1000、1250、1500

注：消聲器長度可根據用戶要求及消聲量選取，除表中規定尺寸外，也可選擇所需尺寸。

注：D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2參加風機外形尺寸表
